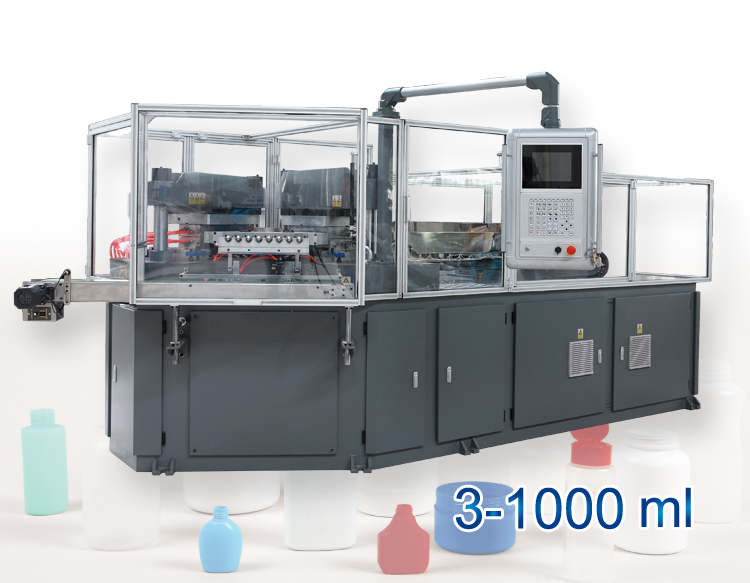

QQ咨询该机为一步法全自动注吹中空成型设备，适用于加工PE、PP、PS、SAN、PMMA、PC、PETG、PEN等热塑性塑料，广泛用于制造医药、保健品、食品饮料、化妆品等行业的包装用瓶。设备运用一模多腔全自动连续生产技术，采用水平三工位回转装置、热流道系统和多级注射成型系统，注塑、吹塑、脱模三工位同时动作，保证设备高效节能运转，确保制品瓶口平整，瓶颈的内外径和螺纹精度高，无废料，是企业现代化环保型生产的标准设备。
本机借鉴了欧洲标准注吹模式，吸收了国内注吹的优势，具有以下特点：
1． 合模油缸下置，确保制品清洁。模具夹持力上下内部平衡，受力均匀。
2． 设备高度降低，模具安装操作方便。
3． 液压伺服系统，管路布局合理，使整机运行高效、节能。
4． 增压锁模结构，增大了锁模力、降低了系统能耗。
5． 全系标配伺服转位系统或高精度分度装置，大大提升了转位精度和设备空循环时间。
6． 双缸水平式阀板叠加注射系统，使注射、储料更加平稳快速，外形美观，塑化组件，满足不同产品的多级注射、保压需求。
7． 机架内部布局优化，设备维护、维修更加方便。
8． 脱模采用数字传感器检测，并增加芯棒回转检测功能，实现无人看守，自动运行。
9． 可选配芯棒吹冷气功能，缩短制品冷却周期，解决芯棒粘料问题。
10． 输送带后端可连线视觉检测、侧漏、贴标等设备。
FG系列全自动注吹中空成型机（欧式）技术参数
| 序号 | 名 称 | 单位 | FG40 | FG60 | FG80 | FG100 |
| 1 | 螺杆直径 | mm | 40 | 45 | 50/55 | 60 |
| 2 | 长径比 | 22:1 | 22:1 | 22:1 | 22:1 | |
| 3 | 注射量 | g | 176 | 260 | 314 | 415 |
| 4 | 加热功率 | KW | 7.5 | 10 | 10.8 | 12 |
| 5 | 加热段数 | 3+N | 3+N | 4+N | 4+N | |
| 6 | 注塑模锁模力 | KN | 400 | 600 | 800 | 1000 |
| 7 | 注塑开模行程 | mm | 140 | 140 | 140 | 150 |
| 8 | 吹塑模锁模力 | KN | 60 | 100 | 120 | 150 |
| 9 | 吹塑开模行程 | mm | 140 | 140 | 140 | 150 |
| 10 | 注射行程 | mm | 160 | 160 | 160 | 160 |
| 11 | 模具平面尺寸 | mm | 480×340 | 600×390 | 800×400 | 1000×460 |
| 12 | 模具厚度 | mm | 180 | 240 | 280 | 280 |
| 13 | 主电机功率 | KW | 11 | 18.5 | 22 | 30 |
| 14 | 脱模行程 | mm | 210 | 230 | 230 | 230 |
| 15 | 空循环时间 | s | 3.5 | 4 | 4 | 4 |
| 16 | 总功率 | KW | 20 | 30 | 40 | 45 |
| 17 | 运转功率 | % | 52-70 | 52-70 | 52-70 | 52-70 |
| 18 | 系统压力 | Map | 14 | 14 | 14 | 14 |
| 19 | 压缩空气压力 | MPa | 0.7-1.2 | 0.7-1.2 | 0.7-1.2 | 0.7-1.2 |
| 20 | 冷却水压力 | MPa | 0.3-04 | 0.3-04 | 0.3-04 | 0.3-04 |
| 21 | 制品直径 | mm | 120 | 120 | 120 | 120 |
| 22 | 制品长度 | mm | 200 | 220 | 220 | 220 |
| 23 | 制品容积 | mm | 3-800 | 3-800 | 3-1000 | 3-1000 |
| 24 | 外形尺寸 | M | 3×1.3×1.7 | 3.5×1.4×1.8 | 4×1.6×2 | 4.5×1.8×2 |
| 25 | 设备重量 | Ton | 3.5 | 5 | 8 | 10 |
| 制品尺寸 | FG40 | FG60 | FG80 | FG100 | |||
| 制品容量 | 制品口径 | 制品高度 | 制品直径 | 模腔数 | 模腔数 | 模腔数 | 模腔数 |
| 5Ml | 10 | 35 | 15 | 9 | 14 | 18 | 22 |
| 10 Ml | 12 | 40 | 20 | 9 | 12 | 16 | 20 |
| 20 Ml | 15 | 50 | 25 | 8 | 10 | 14 | 18 |
| 30 Ml | 20 | 60 | 30 | 7 | 9 | 13 | 16 |
| 40 Ml | 22 | 65 | 35 | 7 | 8 | 12 | 15 |
| 60 Ml | 28 | 75 | 40 | 6 | 8 | 12 | 14 |
| 80 Ml | 30 | 80 | 45 | 5 | 7 | 10 | 13 |
| 100 Ml | 32 | 85 | 50 | 4 | 6-7 | 10 | 12 |
| 150 Ml | 35 | 90 | 53 | 3 | 5-6 | 8 | 9 |
| 200 Ml | 38 | 100 | 58 | 3 | 4-5 | 7 | 8 |
| 400 Ml | 42 | 120 | 65 | 2 | 3-4 | 6 | 7 |
| 650 Ml | 50 | 160 | 80 | 1 | 2 | 5 | 6 |
| 800 Ml | 40 | 200 | 90 | 1 | 2 | 4 | 5 |
| 1000 Ml | 45 | 200 | 90 | 1 | 2 | 3 | |
